تعمیر گنجیاب

عبارت «تعمیر گنج‌یاب» یکی از زیرمجموعه‌های تخصصی تعمیرات فلزیاب است که تمرکز آن بیشتر روی دستگاه‌هایی با قدرت تشخیص طلا، نقره، اشیای گران‌بها و اشیای دفن‌شده در عمق زیاد است.

در ادامه یک توضیح تخصصی، کاربردی و قابل استفاده برای مقاله، سایت یا آموزش درباره تعمیر گنج‌یاب ارائه می‌دهم:

گنج‌یاب چیست؟

گنج‌یاب (Treasure Detector یا Gold Detector) نوعی فلزیاب تخصصی است که برای یافتن فلزات گران‌بها مانند طلا، نقره و جواهرات در اعماق خاک طراحی شده است. این دستگاه‌ها معمولاً دارای امکانات پیشرفته‌ای از جمله تفکیک فلزات، سیستم‌های پالسی (PI)، سیستم‌های چندفرکانسه و حتی فناوری تصویربرداری سه‌بعدی (3D Imaging) هستند.

 اجزای اصلی گنج‌یاب

1. کویل (سنسور یا لوپ): ارسال و دریافت پالس‌ها

2. برد اصلی (Main Board): پردازش سیگنال‌ها و تشخیص فلز

3. نمایشگر و رابط کاربری: برای مشاهده اطلاعات، عمق، نوع فلز

4. باتری یا منبع تغذیه: برق‌رسانی به کل سیستم

5. پردازنده یا میکروکنترلر: اجرای الگوریتم‌های تفکیک فلز

6. نرم‌افزار گنج‌یابی (در مدل‌های تصویری): آنالیز تصویر زیر سطح زمین

 مشکلات رایج در گنج‌یاب‌ها

مراحل تعمیر گنج‌یاب

1. باز کردن دستگاه با دقت (بدون آسیب به برد)

2. بررسی ظاهری برد برای قطعات سوخته، خازن بادکرده، اتصالات قطع‌شده

3. تست کویل با اهم‌متر و بررسی سیم‌کشی آن

4. اندازه‌گیری ولتاژ تغذیه با مولتی‌متر

5. بررسی آی‌سی‌ها و ترانزیستورها با تستر

6. در صورت نیاز، پروگرام مجدد نرم‌افزار دستگاه (Firmware)

7. تست کامل دستگاه پس از مونتاژ با استفاده از فلزات مختلف

 ابزارهای لازم برای تعمیر گنج‌یاب

• مولتی‌متر دیجیتال

• هویه و هیتر برای قطعات SMD

• پروگرامر میکروکنترلر (مانند ST-Link یا TL866)

• اسیلوسکوپ (در صورت نیاز به بررسی دقیق سیگنال‌ها)

• کویل تستر

• منبع تغذیه آزمایشگاهی

• لپ‌تاپ برای آپدیت نرم‌افزار یا بررسی شماتیک

 نکات حرفه‌ای

• کویل را همیشه قبل از باز کردن برد تست کن؛ بسیاری از خرابی‌ها مربوط به کویل است.

• قبل از پروگرام کردن، نسخه اصلی Firmware را تهیه کن؛ اشتباه در نسخه ممکن است دستگاه را کامل از کار بیندازد.

• در گنج‌یاب‌های تصویری، سیستم GPS یا سنسور تصویربرداری ممکن است جداگانه مشکل داشته باشند.

• برخی گنج‌یاب‌های تقلبی یا چینی فاقد کیفیت لازم هستند و تعمیر آن‌ها زمان‌بر و بی‌فایده است.



 تفاوت تعمیر گنج‌یاب با فلزیاب عادی

بخش ۱: آشنایی با تکنولوژی‌های گنج‌یاب پیشرفته

بسیاری از گنج‌یاب‌ها فراتر از یک فلزیاب معمولی هستند. آن‌ها از فناوری‌های ترکیبی برای دقت بیشتر استفاده می‌کنند:

1.1 سیستم‌های پالسی (Pulse Induction)

• در این سیستم از پالس‌های الکتریکی قوی برای ارسال سیگنال به عمق زمین استفاده می‌شود.

• تعمیر این سیستم‌ها نیاز به شناخت دقیق از مدارهای High Voltage و فیلترهای فرکانسی دارد.

1.2 سیستم‌های VLF (Very Low Frequency)

• بیشتر برای گنج‌یاب‌های سطحی و تفکیک دقیق استفاده می‌شود.

• خرابی در کویل، مدار تفکیک و نویزگیرها رایج‌تر است.

1.3 سیستم‌های ترکیبی یا چندفرکانسه

• شامل سیستم‌های دارای دو یا چند کویل هم‌زمان هستند.

• نیازمند بررسی همزمان چند مدار کنترل فرکانس و تقویت‌کننده‌های جداگانه است.

 بخش ۲: عیب‌یابی نرم‌افزاری گنج‌یاب

در گنج‌یاب‌های جدید، بخشی از مشکلات به دلیل اختلالات نرم‌افزاری است.

2.1 آپدیت اشتباه Firmware

• می‌تواند باعث خاموشی کامل دستگاه شود.

• راه‌حل: پروگرام کردن مجدد آی‌سی اصلی (معمولاً ATmega، STM32، یا PIC)

2.2 ارور در Bootloader

• گنج‌یاب روشن نمی‌شود یا در حالت لودینگ می‌ماند.

• معمولاً با استفاده از کابل USB یا سریال قابل رفع است.

2.3 حذف تنظیمات کارخانه

• برخی کاربران تنظیمات پیش‌فرض را تغییر می‌دهند و دستگاه دچار اشتباه در تفکیک فلز می‌شود.

• راه‌حل: ریست نرم‌افزاری به حالت کارخانه از منوی مخفی یا پورت پروگرام.

 بخش ۳: آموزش تست سیگنال‌های ورودی و خروجی

در تعمیر حرفه‌ای گنج‌یاب، بررسی سیگنال‌ها بسیار حیاتی است.

3.1 تست پالس خروجی از برد

• با اسیلوسکوپ می‌توان شدت و فرکانس پالس را مشاهده کرد.

• پالس ناقص یا نویزدار نشان‌دهنده خرابی آی‌سی درایور یا خازن‌هاست.

3.2 تست سیگنال برگشتی از کویل

• بعد از برخورد پالس با جسم فلزی، سیگنال برگشتی ضعیفی دریافت می‌شود.

• بررسی این سیگنال کمک می‌کند بفهمیم گیرنده درست عمل می‌کند یا نه.

بخش ۴: معرفی برندهای مطرح گنج‌یاب و تفاوت در تعمیر آن‌ها

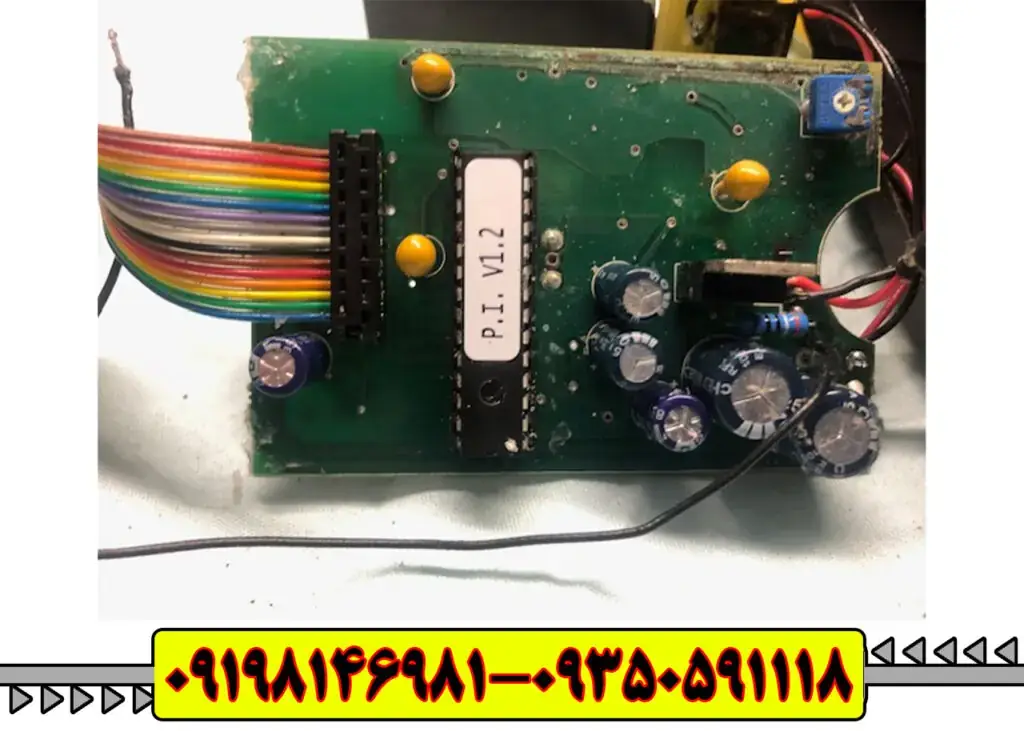

بخش ۵: ساختار داخلی گنج‌یاب – بررسی فنی برد

برد الکترونیکی گنج‌یاب معمولاً دارای بخش‌های زیر است:

1. ماژول تغذیه (Power Supply)

   • تبدیل ولتاژ باتری به ولتاژهای مختلف مدار

2. فرستنده پالس (Pulse Driver Circuit)

   • تولید پالس‌های قوی برای ارسال به کویل

3. گیرنده (Receiver & Preamp)

   • دریافت سیگنال برگشتی و تقویت آن برای پردازش

4. مدار پردازش دیجیتال (DSP or Microcontroller)

   • شامل پردازنده مرکزی برای تشخیص نوع فلز و ارسال خروجی به نمایشگر

5. واحد نمایش (LCD/LED Display)

   • نمایش اطلاعات فلز، عمق، موقعیت و …

بخش ۶: توصیه‌های شغلی برای ورود به حرفه تعمیر گنج‌یاب

اگر قصد داری به‌صورت حرفه‌ای وارد این بازار شوی، این نکات را در نظر بگیر:

 از مدل‌های ساده شروع کن:

• گنج‌یاب‌های ایرانی یا کیت‌های آموزشی انتخاب خوبی برای شروع یادگیری هستند.

 دوره‌های تخصصی الکترونیک را بگذرون:

• مخصوصاً آنالوگ، دیجیتال، تست قطعات و میکروکنترلرها (مانند STM32، AVR)

 تمرین با نقشه شماتیک:

• سعی کن نقشه مدارهای مختلف را بخوانی و تحلیل کنی.

 ابزارهای حرفه‌ای تهیه کن:

• اسیلوسکوپ، پروگرامر، مولتی‌متر حرفه‌ای، هیتر و هویه دقیق

 کارآموزی نزد تعمیرکار با تجربه:

• تجربه عملی در کنار متخصص، مهم‌ترین گام یادگیری است.

بررسی عمیق انواع خرابی‌های گنج‌یاب و روش‌های تعمیر

7.1 خرابی‌های الکترونیکی متداول

• خرابی قطعات SMD
  قطعات SMD (سطح نصب) به دلیل اندازه ریز و حساسیت بالا در برابر حرارت یا ضربه آسیب می‌بینند.
  راهکار: استفاده از هیتر دقیق و تجربه در لحیم‌کاری.

• خازن‌های الکترولیتی بادکرده یا نشتی‌دهنده
  این خازن‌ها باعث نوسان ولتاژ و خرابی سیستم‌های تغذیه می‌شوند.
  راهکار: تعویض با خازن‌های با کیفیت و ولتاژ مناسب.

• خرابی آی‌سی‌های مخصوص پردازش سیگنال (DSP)
  این قطعات معمولاً قابل تعویض نیستند و نیاز به تعویض برد اصلی یا پروگرام مجدد دارند.

7.2 مشکلات کویل

• قطع شدن سیم‌کشی کویل یا شل شدن اتصالات
  این مشکل باعث از بین رفتن سیگنال و عدم شناسایی فلز می‌شود.
  راهکار: تست اهم سیم، لحیم‌کاری مجدد و در صورت نیاز تعویض سیم.

• خرابی فیزیکی کویل
  ترک‌خوردگی، شکستن و نفوذ آب به داخل کویل باعث کاهش عمر و عملکرد می‌شود.
  راهکار: تعویض کویل یا تعمیر با مواد عایق و پوشش‌های محافظ.

7.3 مشکلات نرم‌افزاری و تنظیمات

• تنظیمات اشتباه حساسیت و تفکیک فلز
  منجر به تشخیص نادرست می‌شود.
  راهکار: بازگردانی تنظیمات کارخانه یا ریست نرم‌افزاری.

• مشکلات بروزرسانی نرم‌افزار دستگاه
  آپدیت ناقص باعث اختلال در عملکرد می‌شود.
  راهکار: استفاده از نسخه رسمی Firmware و پروگرام صحیح.

کالیبراسیون دقیق گنج‌یاب کلید اصلی عملکرد صحیح دستگاه است.

8.1 کالیبراسیون کویل

• از فلزات استاندارد مانند آهن، طلا و نقره استفاده کنید.

• در محیطی با حداقل نویز الکترومغناطیسی کالیبراسیون انجام شود.

• تنظیم حساسیت و عمق تفکیک به کمک منوی تنظیمات دستگاه.

8.2 کالیبراسیون نرم‌افزاری

• استفاده از نرم‌افزارهای مخصوص ارائه شده توسط سازنده.

• تنظیم پارامترهای پالسی و فیلترهای نرم‌افزاری.

• آزمایش دستگاه در شرایط مختلف خاک و محیط.

---

بخش ۹: نکات مهم نگهداری از گنج‌یاب

خشک نگه داشتن دستگاه

جلوگیری از ضربه و فشار به کویل و برد اصلی

تعویض دوره‌ای باتری و استفاده از باتری‌های اصلی و استاندارد

تمیز کردن منظم دستگاه و بررسی اتصالات

نگهداری در کیف ضد ضربه و ضد آب مخصوص

---

بخش ۱۰: نکات تخصصی برای تعمیرکاران حرفه‌ای

• همیشه شماتیک و نقشه مدار دستگاه را داشته باشید.

• >

  از تجهیزات تست دقیق مانند اسیلوسکوپ و پروگرامر استفاده کنید.

• تست عمیق سیگنال‌های الکتریکی در لحظه کار دستگاه برای عیب‌یابی دقیق.

• انجام تست‌های عملی روی زمین واقعی برای اطمینان از عملکرد.

• آشنایی با زبان برنامه‌نویسی میکروکنترلرها برای رفع مشکلات Firmware.

---

بخش ۱۱: نرم‌افزار و Firmware – بررسی تخصصی

11.1 پروگرام مجدد Firmware

• دستگاه‌های جدید مجهز به میکروکنترلر هستند که نیاز به پروگرام دارند.

• استفاده از کابل‌های تخصصی (USB، UART، SPI) جهت ارتباط با برد.

• دقت در انتخاب نسخه صحیح Firmware.

11.2 به‌روزرسانی نرم‌افزار و اصلاح باگ‌ها

• شرکت‌های تولیدکننده به‌طور مرتب نسخه‌های بهبود یافته ارائه می‌دهند.

• انجام به‌روزرسانی با رعایت نکات امنیتی و پیشگیری از قطع برق در حین آپدیت.

---

بخش ۱۲: بررسی بازار و قیمت تعمیر گنج‌یاب

• هزینه تعمیر به نوع خرابی و برند دستگاه بستگی دارد.</p>

• تعویض کویل یا برد اصلی معمولا پرهزینه‌تر است.

• تعمیر نرم‌افزاری و تعویض قطعات کوچک معمولاً مقرون به صرفه‌تر است.

---

بخش ۱۳: معرفی ابزار و تجهیزات تخصصی مورد نیاز تعمیرکار گنج‌یاب

---

بخش ۱۴: توصیه‌های ایمنی در تعمیر گنج‌یاب

end=”4148″>

• قطع برق دستگاه قبل از باز کردن برد

• ستفاده از مچ‌بند آنتی‌استاتیک برای جلوگیری از تخلیه الکترواستاتیکی

• کار در محیطی با تهویه مناسب

• استفاده از عینک و دستکش محافظ هنگام لحیم‌کاری

---

nd=”4286″>a-end=”4204″>سوال: چرا دستگاه روشن نمی‌شود؟

سوال: چرا دستگاه سیگنال اشتباه می‌دهد؟
جواب: ممکن است کویل خراب باشد یا تنظیمات حساسیت و تفکیک درست انجام نشده باشد.

سوال: آیا می‌توان کویل را تعمیر کرد؟
جواب: در برخی موارد سیم‌کشی و اتصالات قابل تعمیر است، اما کویل شکسته یا نفوذ آب کرده بهتر است تعویض شود.

 جمع‌بندی نهایی

تعمیر گنج‌یاب شغلی تخصصی، درآمدزا و در عین حال بسیار چالش‌برانگیز است. از تحلیل بردهای پیچیده گرفته تا عیب‌یابی نرم‌افزار و کالیبراسیون دقیق کویل‌ها، همه نیاز به دانش و تجربه دارد.

اگر به الکترونیک علاقه‌مند هستی و صبر و دقت خوبی داری، این حوزه می‌تواند برایت بسیار موفقیت‌آمیز باشد.

نتیجه‌گیری

تعمیر گنج‌یاب نیازمند دانش فنی بالا در زمینه الکترونیک، شناخت سیگنال‌های پالسی و دیجیتال، تسلط به نرم‌افزارهای داخلی دستگاه، و تجربه عملی زیاد است. برای ورود به این حرفه، پیشنهاد می‌شود از دستگاه‌های ساده شروع کرده و به تدریج سراغ مدل‌های حرفه‌ای‌تر بروید.

با تعمیر صحیح و اصولی، می‌توان گنج‌یاب‌هایی که دچار خطا، ضعف عملکرد یا حتی خرابی کامل شده‌اند را دوباره به کار انداخت و از آن‌ها بیشترین کارایی را گرفت.
